Проволочно-вырезной станок погружного типа с системой автоматической заправки проволоки. Серии MW5, MEATEC
цена от 13 775 000 рублей
Назначение:
Станки серии MW5 предназначены для выполнения сложных задач на электроэрозионных проволочно-вырезных станках, таких как без зазорные, высокоточные штампы.
Станки MEATEC серии MW5 позволяют получить шероховатость поверхности Ra0.45, опционально Ra0.12. и точность обработки ±2,5 мкм.
Конструктивные особенности:
В базовой комплектации станки оснащены цилиндрическими линейными приводами и оптическими линейками с разрешением 0.1 мкм, которые обеспечивают полную обратную связь. Быстрое серво перемещение позволяет повысить чувствительность разряда в искровом зазоре, что даёт увеличение скорости реза на 8-10% по сравнению с аналогичными станками. Станина станка имеет Т-образную станину у которой более короткая ось Y монтируется на оси Х. Широкая станина позволяет избежать прогибы в крайних точках при перемещении стола.
- Технические характеристики
- Опции
- Расходники
- Оснастка
- Файлы для скачивания
- Видео
- Отзывы
| Параметры | Ед. изм. | MW543 | MW564 | MW575 |
| Тип станка | - | Погружной | ||
| Максимальный размер заготовки | мм | 790x610x215 | 990x650x295 | 1190x720x295 |
| Максимальный вес заготовки | кг | 400 | 550 | 750 |
| Перемещения по осям XY | мм | 400 х 300 | 600 х 400 | 750 х 500 |
| Перемещения по оси Z | мм | 220 | 300 | 300 |
| Перемещения по осям UV | мм | 100х100 | ||
| Лучшая шероховатость | μm | Ra 0,35 (Ra0,12) | ||
| Точность обработки на детали | мкм | ±2,5 | ||
| Максимальная скорость обработки | мм2/мин | 240 | ||
| Привода по осям XY | - | Цилиндрические линейные привода с обратной связью по оптическим линейкам с разрешением 0,1 мкм | ||
| Привода по осям UVZ | - | Сервоприводы переменного тока | ||
| Диапазон диаметров используемой проволоки | мм | 0,15 ~ 0,3 | ||
| Натяжение проволоки | кгс | 0,3 ~ 2,2 | ||
| Скорость подачи проволоки | м/мин | 1,8 ~ 20 | ||
| Максимальный угол наклона проволоки | - | ±15°/150 мм | ||
| ±30°/50 мм (с опциями) | ||||
| ±45°/20 мм (с опциями) | ||||
| Максимальный вес бобины проволоки | кг | 10 | ||
| Система фильтрации и подачи воды под давлением (прокачки) | ||||
| Емкость бака | л | 630 | 900 | 900 |
| Ёмкость резервуара для ионообменной смолы | л | 10 | ||
| Количество фильтрующих элементов | шт. | 3 | ||
| Мощность насоса высокого давления (прокачки) | кВт | 3 | ||
| Генератор | ||||
| Максимальный выходной ток | А | 25 | ||
| Система ЧПУ | ||||
| Ввод данных | - | Клавиатура, мышь, RS-232, USB | ||
| Устройство управления | - | 64 битный индустриальный ПК | ||
| Операционная система | - | Windows CE | ||
| Язык интерфейса системы ЧПУ | - | Русский | ||
| Диагональ монитора системы ЧПУ | дюйм | 17” LCD-TFT | ||
| Число осей одновременного управления | - | 4 + 1 ось: X, Y, U, V + Z | ||
| Минимальное устанавливаемое значение шага | мм | 0,0001 | ||
| Объем памяти для программ | - | 1 Gb, CF карта | ||
| Питание станка | ||||
| Давление воздуха | кг/см2 | 6 | ||
| Общая потребляемая мощность | кВА | 13 | ||
| Напряжение питания | - | 3 фазы, 380 В | ||
| Размер станка в установленном виде | мм | 2051x2990x2070 | 2480x2990x2210 | 3000x3200x2250 |
| Общий вес станка | кг | 3000 | 3630 | 4300 |
Стандартная комплектация:
Задать вопрос
- Станок с системой ЧПУ
- AWT - Устройство автоматической заправки проволоки.
- Система автоматического адаптивного управления.
- Цилиндрические линейные привода на осях XY.
- Оптические линейки на осях XY с разрешением 0,1 мкм.
- Система защиты от столкновений по оси Z.
- Стандартный пульт управления на проводе.
- Система фильтрации воды с устройством контроля электропроводности от ЧПУ станка.
- Ёмкость для ионообменной смолы.
- Система охлаждения воды.
- Контейнер для сбора отработанной проволоки.
- AVR – стабилизатор 15 кВА.
- UPS - блок бесперебойного питания компьютера станка.
- Трёхцветная лампа индикации состояния работы станка.
- Ящик с набором инструмента.
- Приспособление для замены направляющих фильер.
- Водоотталкивающая защита для верхней головки.
- Уплотнительное кольцо 2х23 мм.
- Устройство для вертикального выравнивания проволоки.
- Дополнительный модуль генератора для улучшения шероховатости обрабатываемой поверхности.
- Система автоматической заправки проволоки в струе воды под высоким давлением.
- Мостовая крепежная планка.
- Принадлежности для использования проволоки Ø 0,1 мм.
- Программа SprutCAM "Электроэрозия" с постпроцессором.
Стартовый комплект расходных материалов и оснастки:
Задать вопрос
- Латунная проволока Ø 0,25 мм (катушка 5 кг).
- Токоподводящие электроды (токосъёмники).
- Водяные форсунки (сопла) для прокачки
- Комплект алмазных направляющих (фильер) для работы проволокой Ø 0,25 мм (2 шт.).
- Ионообменная смола (упаковка 5 кг).

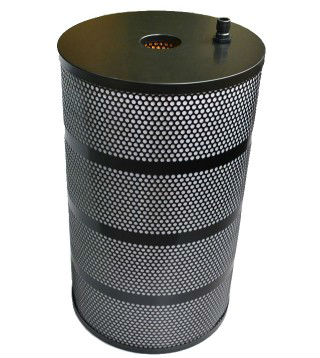

- Фильтрующие элементы (степень фильтрации 10 мкм, комплект из 3 шт.).
- Прижимы для заготовок.
- Винты из нержавеющей стали.
- Керамическая пластина.
- Комплект технической документации на русском языке.
- USB-флеш карта для восстановления ПО станка c настройками приводов и CF карта для замены ПО компьютера станка.
Стартовый комплект расходных материалов и оснастки:
- Латунная проволока Ø 0,25 мм (катушка 5 кг).
- Токоподводящие электроды (токосъёмники)
- Водяные форсунки (сопла) для прокачки
- Комплект алмазных направляющих (фильер) для работы проволокой Ø 0,25 мм (2 шт.).
- Ионообменная смола (упаковка 5 кг).
- Фильтрующие элементы (степень фильтрации 10 мкм, комплект из 3 шт.).
- Прижимы для заготовок.
- Винты из нержавеющей стали.
- Керамическая пластина.
- Комплект технической документации на русском языке.
- USB-флеш карта для восстановления ПО станка c настройками приводов и CF карта для замены ПО компьютера станка.
