Проволочно-вырезные станки полупогружного типа повышенной точности, серия MW9.

цена от 20 000 000 рублей

Оставить заявку

Электроэрозионные проволочно - вырезные станки предназначены для обработки различных токопроводящих материалов, без непосредственного механического контакта инструмента и заготовки. Обработка проводится электрическим разрядом.
Легко обрабатываются в том числе и такие материалы как карбид вольфрама, жаропрочные и нержавеющие стали, которые очень тяжело обрываются механическим способом из - за своей твёрдости и других характеристик.
Благодаря современной системе ЧПУ станки легко программируется и просты в управлении.

Назначение:

Станки предназначены для обработки, по заданной программе проволочным электродом- инструментом, внутренних и наружных поверхностей с прямыми (вертикальными) или наклонными образующими, в деталях из токопроводящих, труднообрабатываемых сталей и сплавов (жаропрочных, нержавеющих, закаленных и др.), изготовления штампов, фильер, матриц, шаблонов и т.п.

Описание механической части

Жесткая конструкция станков из серого чугуна марки «Механит»,
Компоновка станков – моноблок имеет неподвижный рабочий стол и подвижную колонну. Станки оснащёны цилиндрическими линейными приводами на осях X и Y (модели MW943, MW964), которые, благодаря оптическим линейкам с разрешением 0,1 мкм, обеспечивают полную обратную связь по замкнутому циклу. Оптические линейки для координат U, V – опционально. В базовой комплектации оси U, V снабжены круговыми оптическим энкодерами,

Технические характеристики
Опции
Расходники
Оснастка
Файлы для скачивания
Видео
Отзывы

Параметры	Ед.изм.	MW91060	MW91380	MW91510
Размер рабочей ванны	мм	1524х1139	1824х1394	2024х1594
Макс. размер заготовки	мм	1300х800х340	1600х1000х340	1800х1200х340
Рекомендуемы размер заготовки	мм	1200х700х330 1200х700х120	1500х900х330 1500х900х120	1700х1100х330 700х1100х120
Макс. вес заготовки	кг	2100	3500	4800
Размер рабочего стола	мм	1304х791	1604х1033	1804х1222
Высота рабочего стола (от пола)	мм	980
Перемещение по осям X, Y, Z	мм	1000х600х350	1300х800х350	1500х1000х350
Перемещение по осям U, V	мм	100х100	100х100
Макс. конус обработки	град/мм	±24/100
Наилучшая шероховатость поверхности	мкм	Ra0,3
Максимальная производительность	мм³	250
Скорость рабочих перемещений	мм³	1300
Диаметр проволоки	мм³	0.15 ~ 0.3
Скорость подачи проволоки	м/мин	0 ~ 15
Натяжение проволоки	Н	0.5 ~ 28
Габариты станка (ШхДхВ)	мм	1860х3935х2031	2160х4180х2031	2360х4580х2031
Масса станка	кг	6100	7600	9000
Установочные размеры	мм³	3480х4585х2351	3890х4685х2351	4330х5085х2351

Особенности

Система AWF. Полностью автоматическая заправка проволоки.
Уровень жидкости автоматически поднимается до 60 мм над поверхностью заготовки, после автоматической заправки проволоки. Для автоматической заправки доступна проволока
0.15 мм ~ 0.3 мм (Опционально : 0.1 мм / Только для моделей MW943, MW964.

Конусная обработка.

Для максимальной конусной обработки необходимо использовать специальные направляющие.
- Стандартные направляющие : 0 ° ~ 8°
- Специальные направляющие : 8° ~ 45°

Ez Aqua +

Предотвращает возникновение коррозии на поверхности заготовки и изменения цвета материала в результате эрозионной обработки. Гидроксид-ионы, генерируемые в процессе обработки, предотвращают ионизацию частиц кобальта.

Функция "Настройка 3D +"

Функция позволяет определить положение заготовки в рабочей зоне, что
облегчает установку данной заготовки и позволяет сократить время настройки.

Предотвращение коррозии

Предотвращение образования коррозии заготовки во время длительной обработки.

Оптические линейки

Линейные оптические датчики являются частью полностью замкнутой системы контроля перемещений и обработки.
Оси XY Z - стандартно
Оси UV- опционально
MW91060H : XYUVZ - стандартно

Ez Sharp +

Умный анализ заготовки, условий и скорости обработки обеспечивает наилучшую форму угла.
- Условия обработки угла могут быть отредактированы пользователем.
- Функция быстрого вырезания угла.

Ez Напряжение +

Активный контроль натяжения проволоки. Изменение натяжения проволоки независимо от скорости подачи.

Встроенная система «автотехнолог» - позволяет автоматически подбирать предустановленные оптимальные режимы обработки для следующих материалов: сталь, медь, алюминий, твёрдый сплав, а также поликристаллические алмазы. Режимы позволяют достигать шероховатость поверхности до Ra 0,15 мкм за 6 проходов, толщина заготовки 50 мм, проволока 0.2 мм.

Стандартная комплектация

Электроэрозионный проволочно-вырезной станок с AWT.

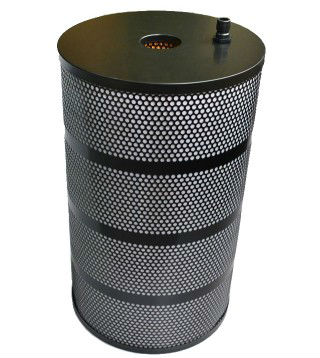

Фильтр бумажный – 4 шт.
Бак для отработанной проволоки – 1 шт;
Катушка проволоки Ø0,25 мм (5 кг) – 1 шт.
Охладитель рабочей жидкости– 1 шт.
Комплект направляющих проволоки и сопел для воды – 1 шт.
Установочная опора с регулировочным болтом – 4 шт.
Сигнальная лампа трёхцветная – 1 шт.
Ионообменная смола (25 л) – 1 шт.
Комплект ЗиП;
Комплект кабелей для подключения к электросети – 1 шт.
Руководство по эксплуатации – 1 шт.
Понижающий трансформатор тока 20 кВт – 1 шт.
Устройство для выравнивания вертикальности проволоки – 1шт.
Стабилизатор напряжения – 1 шт.
Сенсорный экран.

Обработка

Задать вопрос

Поворотный стол погружного исполнения, ось B,
Устройство для использования катушек с проволокой весом до 20 кг,
Оптические линейки для осей U V,
CAM программа.

Задать вопрос

Набор оснастки EMETE TOOL-E, включает в себя:

TOOL-65 - Прижим из нержавеющей стали 15x65x120 мм, 3 шт.
TOOL-220-45° - Прижим из нержавеющей стали 20x60x220x45° мм, 2 шт.
EEE101 - Прижим 70x22x12 мм, 2 шт.
EEE103 - Прижим 70x22x8 мм, 2 шт.
EEE105 - Прижим 90x22x12 мм, 2 шт.

Набор оснастки EMETE TOOL-Q, включает в себя:

EEE201 -Регулируемая опора 15 мм, 3 шт.
EEE202 - Регулируемая опора 20 мм, 3 шт.
EEE203- Регулируемая опора 25 мм, 3 шт.
EEE204 - Регулируемая опора 30 мм, 3 шт.
EEE206 - Опора 20 мм, 12 шт.
E30L - Удлинитель M8x30 мм, 3 шт.
E50L - Удлинитель M8x50 мм, 3 шт.
E80L - Удлинитель M8x80 мм, 3 шт.
EEE101 - Прижим 70x22x12 мм, 3 шт.
EEE103 - Прижим 70x22x8 мм, 3 шт.
EEE105 - Прижим 90x22x12 мм, 3 шт.
STM830 - Винт из нержавеющей стали M8x30 мм, 6 шт.
STM840 - Винт из нержавеющей стали M8x40 мм, 6 шт.
STM850 - Винт из нержавеющей стали M8x50 мм, 6 шт.
