ПРОДУКЦИЯ НПП МЕАТЭК c 2-x летней гарантией.

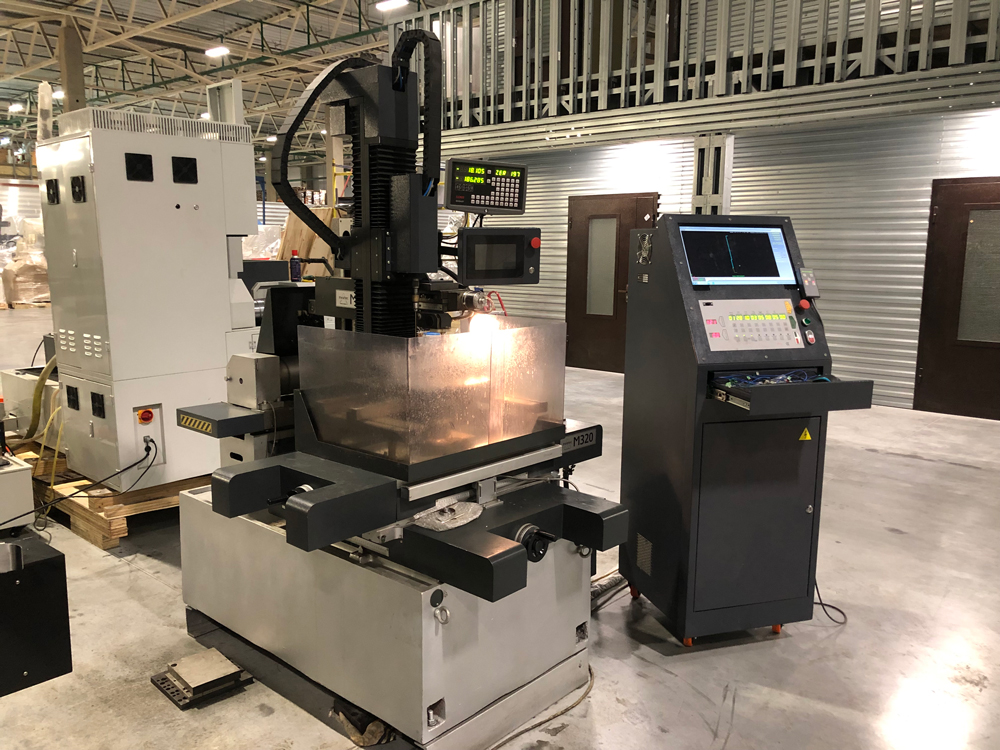

1. Проволочно-вырезные электроэрозионные станки серии МС, повышенной точности с применением системы ЧПУ Балтсистем NC400, серво двигателей с обратной связью привода по оптическим линейкам, системой контроля межискрового зазора и мощного генератора МЕ12 до 7А, широкой станины С-типа с регулируемым подъемом/опусканием фильеры - осью Z.
Особенности:- скорость реза: до 200 мм2/мин
- лучшая шероховатость за 3 прохода: 0.6Ra
- точность реза по детали: ±3 мкм
- возможность подключения до 12 управляемых осей
- возможность программирования массива нулевых точек
- возможность интеграции оборудования в «Индустрию 4.0».
модель | зона обработки Д х Ш х В, мм |
МС-320 | 320 / 400 /280 |
МС-400 | 400 / 500 / 280 |
МС-500 | 500 / 630 / 300 |
МС-630 | 630 / 800 / 300 |

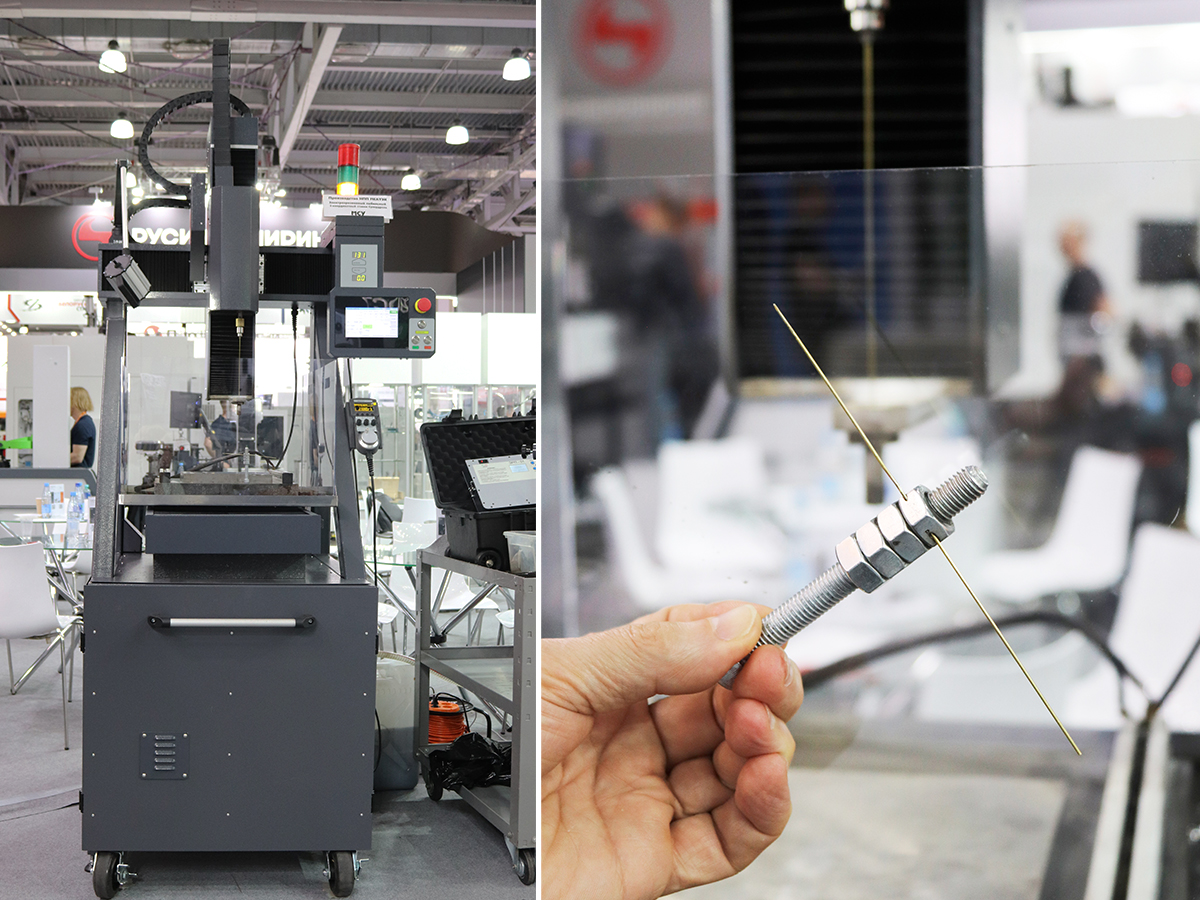

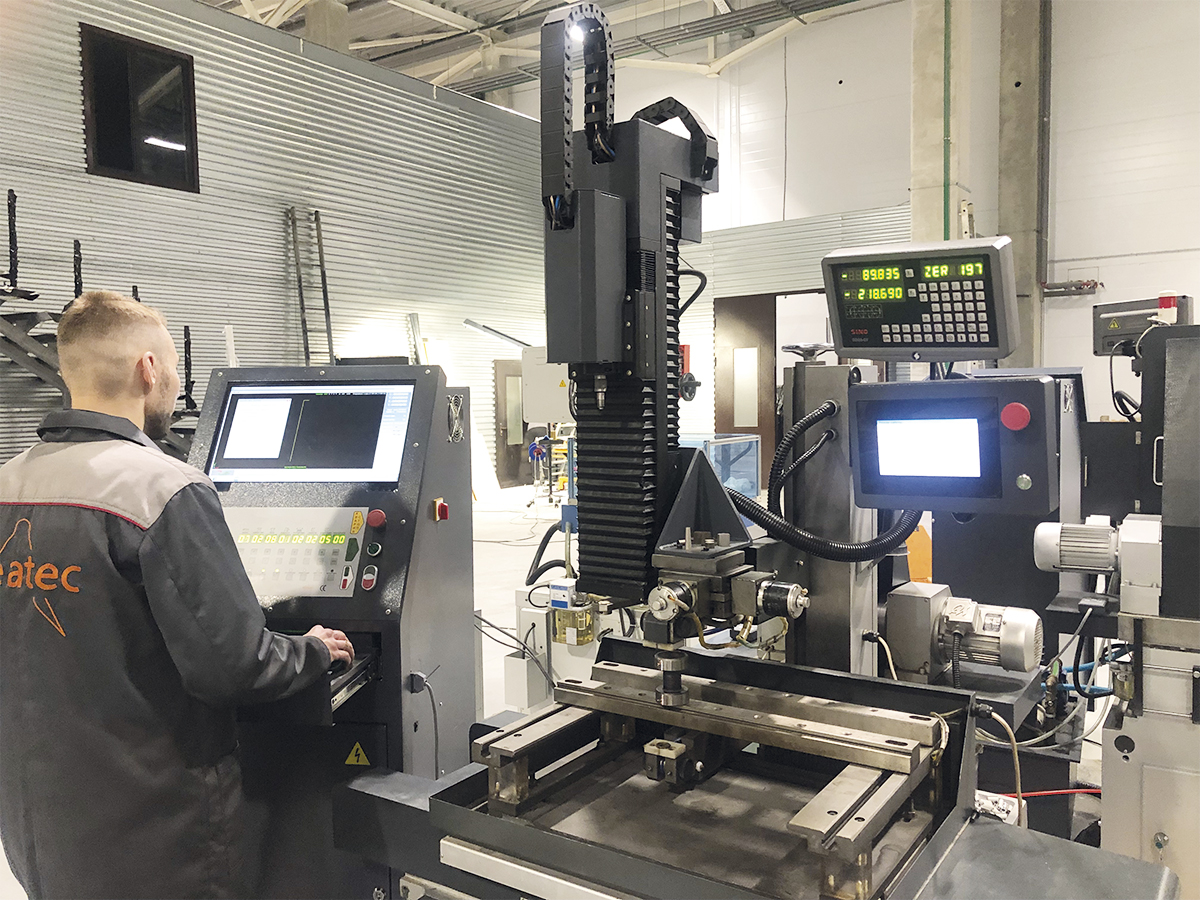

2. УСМ — устройство сверлильное «Супердрель» производство НПП «МЕАТЭК»для сверления заходных отверстий в заготовке.
УСМ-МС - опция для станков серии МС, подключается непосредственно к генератору МЕ12 и управляется ЧПУ Балтсистем NC400 как отдельная ось.
УСМ-М - опция для станков серии М подключается непосредственно к генератору МЕ12 и управляется собственным блоком управления.
Особенности:
- вращающийся шпиндель электрода
- подача СОЖ через электрод под давлением
- СОЖ – используется СОЖ проволочно-вырезного станка (концентрат JR3A)
- ход по оси Z-до 100 мм
- рабочий ток 5-7 А
- скорость сверления - 10мм/мин для электрода диаметром 2 мм
- износ электрода 40-50 %
- устанавливается стационарно на станок и имеет привязку (корректор в ЧПУ) по центру электрода для заправки проволоки в отверстие
- станок выходит в отверстие автоматически по предустановленному корректору;
- возможность создавать программу сверления отверстий в ЧПУ с использованием осей X / Y / Z
- дрель закреплена на направляющих на верхнем рукаве и после осуществления сверления поднимается из рабочей зоны вручную
- возможность использования для быстрого извлечения сломанного инструмента.


3. Горизонтальный поворотный стол с серво двигателем, для крепления заготовки в проволочно-вырезном станке серии МС. Управляется от ЧПУ Балтсистем NC400 как отдельная ось (B), одновременно с осями X / Y / U / V.
Особенности:- 3-x кулачковый патрон 80 мм
- серво двигатель с энкодером 0.4кВт
- программируемая ось В (бесступенчатая регулировка скорости вращения 360° посредством ЧПУ)
- возможность построения программы непрерывной обработки по осям X/Y/U/V/B;
- брызго-защищенное исполнение
4. Кастомные, крупногабаритные проволочно-вырезные электроэрозионные станки на базе моделей М630, М800, М1000 и М1200 с высотой колоны 1100мм, повышенной точности с применением системы ЧПУ Балтсистем NC400, серво двигателей с обратной связью привода по оптическим линейкам, системой контроля межискрового зазора и мощного генератора МЕ12 до 7А.
Особенности:- высота обработки детали до 1 м
- скорость реза: до 200 мм²/мин
- лучшая шероховатость за 3 прохода: 0.6Ra
- точность реза по детали: ± 6 мкм
- возможность подключения до 12 управляемых осей
- возможность программирования массива нулевых точек
- возможность интеграции оборудования в «Индустрию 4.0»
модель | зона обработки Д х Ш х В, мм |
МС-630 | 630 / 800 /1000 |
МС-800 | 800 / 1200 / 1000 |
МС-1000 | 1000 / 1200 / 1000 |
МС-1200 | 1200 / 1500 / 1000 |
5. 2-х осевая система ЧПУ для проволочно-вырезных абразивных станков собственной разработки – “MEATEC-MК”.
Особенности:- создана на базе Linux
- 2-х осевое непрерывное управление шаговыми двигателями без обратной связи
- цветной дисплей 17”, клавиатура, мышь
- 3-х цветный сигнальный индикатор, показывающий состояние работы станка
- наличие встроенной CAD – Liberecad
- наличие конвертора DXF файлов
- управляющая программа в G-кодах
- возможность корректировки сгенерированной программы в G-кодах, изменении параметров скорости подачи стола, проволочного барабана, вкл/выкл СОЖ, задания пауз ожидания в разных точках смены программы
- наличие счетчика времени работы и автоматического калькулятора оставшегося времени исходя из фактической скорости реза.
- возможность кастомизации програмного обеспечения для специальных задач клиента (написание упрощенных циклов программирования и задания офсетов)
- используемый компьютер: Мат.плата GigaByte GA-E6010N, процессор AMD E1 6010, Модуль памяти Kingston KVR13N9S8 4Gb, диск SSD Silicon Power S55 SATA III 120Gb, блок питания ExeGate ITX M300, (300Вт, форм-фактор SFX)
- наличие портов: COM-1шт., LPT-1шт., USB-6шт., LAN-1 шт
- возможность дистанционного подключения через SAMBA
- возможность коммутации с сетями и серверами под Windows
- возможность интеграции оборудования в «Индустрию 4.0»

6. 5-ти осевая система ЧПУ для проволочно-вырезных электроэрозионных станков "MEATEC-M”.
Особенности:- создана на базе Linux
- 5-ти осевое непрерывное управление шаговыми или серво двигателями
- возможность подключения оптических линеек с обратной связью
- цветной дисплей 17”, клавиатура, мышь
- 3-х цветной сигнальный индикатор, показывающий состояние работы станка
- наличие встроенной CAD – Liberecad
- наличие конвертора DXF файлов
- управляющая программа в G-кодах
- возможность корректировки сгенерированной программы в G-кодах, изменении параметров скорости подачи стола, проволочного барабана, вкл/выкл СОЖ, задания пауз ожидания в разных точках смены программы
- наличие счетчика времени работы и автоматического калькулятора оставшегося времени исходя из фактической скорости реза
- возможность кастомизации програмного обеспечения для специальных задач клиента (написание упрощенных циклов программирования и задания офсетов)
- используемый компьютер: Мат.плата GigaByte GA-E6010N, процессор AMD E1 6010
- модуль памяти Kingston KVR13N9S8 4Gb, диск SSD Silicon Power S55 SATA III 120Gb
- блок питания ExeGate ITX M300, (300Вт, форм-фактор SFX)
- наличие портов: COM-1шт., LPT-1шт., USB-6шт., LAN-1шт
- возможность дистанционного подключения через SAMBA
- возможность коммутации с сетями и серверами под Windows
- возможность интеграции оборудования в «Индустрию 4.0».
7. Устройство для реза алюминия и его сплавов- УРА. Рекомендовано для всех моделей проволочно-вырезных станков серии М, ДК, МС.
Особенности:- устанавливается на станок стационарно
- с переключателем режимов сталь / алюминий без демонтажа устройства
- высокая стабильность работы
- полностью исключает повышенный эрозионный износ роликов и электродов
- долгий срок службы.


8. Система фильтрации рабочий жидкости для всех моделей проволочно-вырезных станков серии М, ДК, ДКС, МС, абразивно-вырезных станков серии МК и других видов оборудования с объемом СОЖ до 80 л.
Особенности:- устанавливается рядом с оборудованием на роликовых опорах
- используется оригинальный высококачественный насос Pedrollo Italy
- производительность насоса 40 л/мин
- объем бака системы фильтрации 80 л
- возможно исполнение 3-фазы 380 В или 1 фаза 220 В
- с фильтрующим элементом: бумажный фильтр тонкой чистки YT-23 (150x33x350mm) – 1 шт
- подходит для любых видов СОЖ обладающих антикоррозионными свойствами

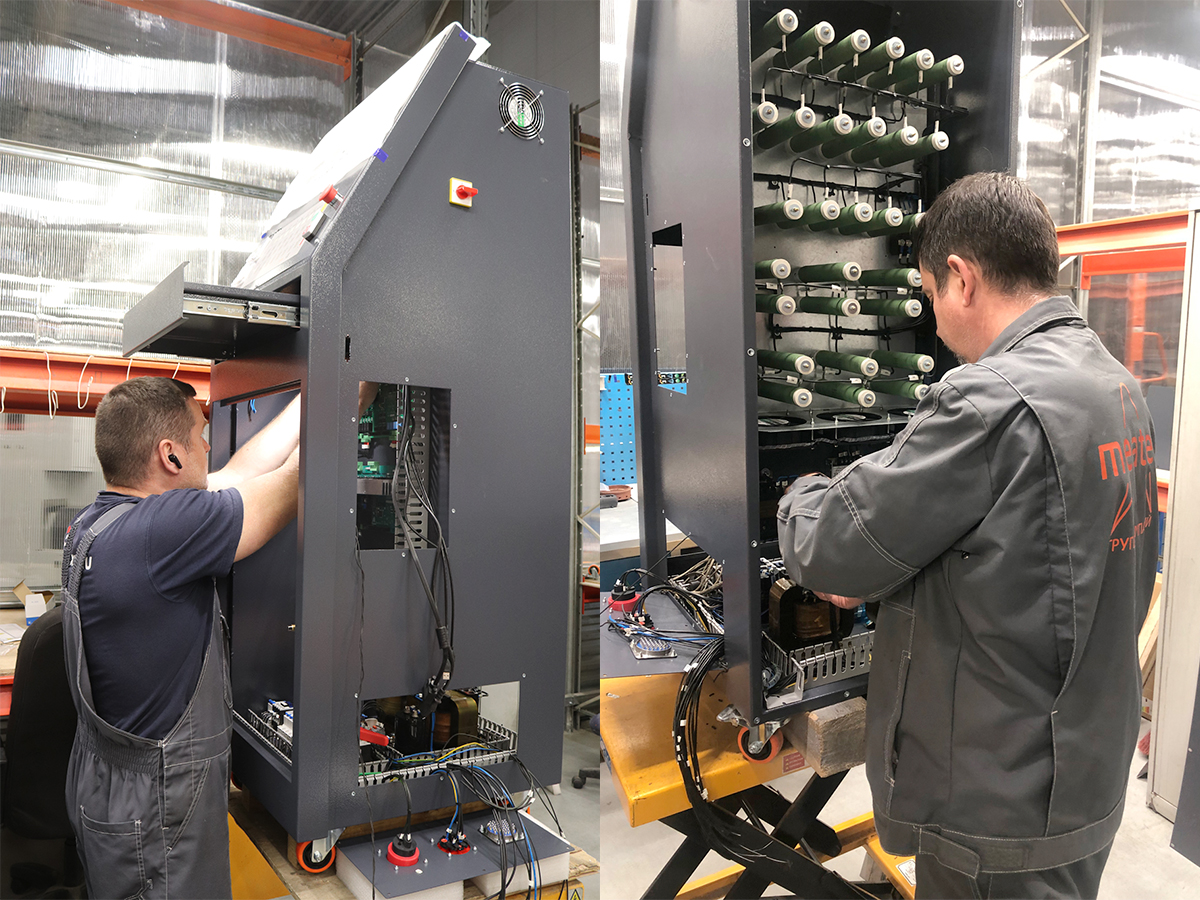

9. Комплект для проведения капитального ремонта проволочно вырезных станков серии М, ДК, МС на базе генератора ME12 c системами ЧПУ Autocut, MEATEC-M, Балтсистем NC400.
Особенности:- высокая контролируемая мощность генератора до 7А, позволяющая выполнять рез по заготовкам большой толщины до 1м и с высокой производительностью 200 мм²/мин
- возможность использования различных систем ЧПУ: Autocut, Meatec-M, Балтсистем;
- возможна комплектация ремонтного станка новой проводкой информационных и силовых кабелей, двигателями и оптическими линейками по желанию заказчика.
- высокая ремонтопригодность - все платы оснащены светодиодами позволяющими мгновенно оценивать работоспособность различных модулей.
- генераторы прошли сертификацию CE в Евросоюзе.
модель | ЧПУ | моторы | оптические линейки | поворотный стол |
МЕ-12.0 | Autocut | Step | - | - |
Балтсистем NC400 | Servo | стандарт | опция | |
Meatec-M | Step | возможно | - | |
Meatec-M | Servo | стандарт | опция |
