Проволочно-вырезной станок погружного типа с системой автоматической заправки проволоки. Серии MW3, MEATEC
Станки серии MW3 предназначены для выполнения сложных задач на электроэрозионных проволочно-вырезных станках, таких как без зазорные, высокоточные штампы.
Система ЧПУ собственной разработки, имеет многоязыковой интерфейс. Управляющие программы совместимы с Sodick.
Стабильная и высокоскоростная автоматическая система заправки проволоки в тонкой струе воды (Ø1 мм).
Для обеспечения максимально надежной заправки проволока обрезается при помощи локального электрического нагрева с одновременным обратным ее натяжением, в результате чего происходит отжиг, заострение и укрепление ее конца
- Технические характеристики
- Опции
- Расходники
- Оснастка
- Файлы для скачивания
- Видео
- Отзывы
|
Параметры |
Ед изм. |
MW343 |
MW364 |
|
Тип станка |
- |
Погружной | |
|
Перемещения по осям XY |
мм |
395 х 295 |
595 х 395 |
|
Перемещения по осям UV |
мм |
60 х 60 |
100 х 100 |
|
Перемещения по оси Z |
мм |
220 (в погружении 190) |
300 (в погружении 270) |
|
Максимальный размер заготовки |
мм |
780 х 600 х 210 |
1000 х 850 х 290 |
|
Максимальный вес заготовки |
кг |
400 |
600 |
|
Диапазон диаметров используемой проволоки |
мм |
0,10 ~ 0,30 | |
|
Лучшая шероховатость |
μm |
Ra0,4 | |
|
Точность реза по детали |
мкм |
±3,0 | |
|
Привода по осям XY |
- |
Линейные двигатели плоского типа с обратной связью по оптическим линейкам 0,1 мкм. | |
|
Привода по осям UVZ |
- |
Серводвигатели переменного тока | |
|
Максимальный вес бобины проволоки |
кг |
10 | |
|
Угол наклона |
- |
±15°/80 мм |
±15°/150 мм ±30°/50 мм (с опциями) |
|
Система фильтрации и подачи воды под давлением (прокачки) | |||
|
Емкость бака |
л |
800 | |
|
Мощность насоса высокого давления (прокачки) |
кВт |
3,0 | |
|
Генератор | |||
|
Максимальный выходной ток |
А |
20 | |
|
Система ЧПУ | |||
|
Устройство управления |
- |
64 битный ПК | |
|
Операционная система |
- |
Windows | |
|
Язык интерфейса системы ЧПУ |
- |
Русский, Английский | |
|
Диагональ монитора системы ЧПУ |
дюйм |
27” LCD-TFT сенсорный | |
|
Минимально устанавливаемое значение шага |
мкм |
0,1 | |
|
Питание станка | |||
|
Давление воздуха |
кг/см2 |
6 | |
|
Общая потребляемая мощность |
кВА |
13 | |
|
Напряжение питания |
- |
380В, 3 фазы, 50-60Гц | |
|
Размер станка в установленном виде |
мм |
2860x2235x2090 | |
|
Общий вес станка |
кг |
2500 | |
Стандартная комплектация:
- Станок с системой ЧПУ под Windows и сенсорным экраном.
- AWT - Устройство автоматической заправки проволоки в тонкой струе воды.
- Линейные привода плоского типа на осях XY.
- Оптические линейки на осях XY с разрешением 0,1 мкм.
- Стандартный пульт управления на проводе.
- Электрический замок на дверь ванны.
- Система фильтрации воды с устройством контроля электропроводности от ЧПУ станка.
- Расходомеры воды для чистовых резов.
- Ёмкость для ионообменной смолы.
- Водяной пистолет для ежедневного обслуживания.
- Воздушный пистолет для обдува заготовок.
- Система охлаждения воды.
- Контейнер для сбора отработанной проволоки.
- AVR – стабилизатор 15 кВА.
- Трёхцветная лампа индикации состояния работы станка.
- Ящик с набором инструмента.
- Приспособление для замены направляющих фильер.
- Приспособление для вертикального выравнивания проволоки.
- Комплект технической документации на русском языке
- USB-флеш карта для восстановления ПО станка c настройками приводов
Образцы деталей
Пружина Обработка детали. Комплект пуансон / матрица. Конусная обработка
- Мостовая крепежная планка.
- Поворотный стол погружного исполнения управляемый от ЧПУ.
- Программа SprutCAM "Электроэрозия" с постпроцессором.
- Латунная проволока Ø 0,25 мм (катушка 5 кг).
- Токоподводящие электроды (токосъёмники).
- Водяные форсунки (сопла) для прокачки (Ø 4 мм – 2 шт., Ø 6 мм – 2 шт.).
- Комплект алмазных направляющих (фильер) для работы проволокой Ø 0,25 мм (2 шт.) (для реза под углами до 15°).
- Ионообменная смола.

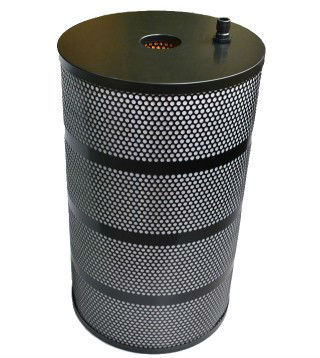

- Фильтрующие элементы (степень фильтрации 10 мкм, комплект из 2 шт.).
- Прижимы для заготовок.
- Винты из нержавеющей стали.
